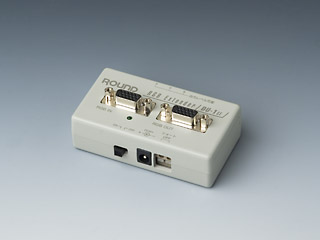

| 【 特徴 】 |
| ・ |
WUXGA（1920×1200）までの高解像度に対応しています。 |
| ・ |
RGB画像を高画質のまま35ｍ延長することができます。 |
| ・ |
出力映像ON/OFF制御機能付です。 |
| ・ |
出力映像レベル可変機能付です。 |
|
|
| 【 出力ON/OFF制御 】 |
| ・ |
本体側面のターミナルブロック（下記参照）2箇所をショートの場合（接続）は、出力映像が黒になります。（但し、同期信号ＨＤ／ＶＤは出力されたままです。） |
| ・ |
オープン（未接続）の場合は入力映像が出力されます。 |
|
 |
|
【 出力レベル可変 】 |
| ・ |
本体側面の各ロータリースイッチ（下記参照）にて出力レベル可変（RGB個別）を設定することできます。 |
| ・ |
0～9に対応した倍率は1～1.4倍です。
各RGBをすべて「0」にした場合、入力レベル＝出力レベルになります。 |
|
 |
|
|

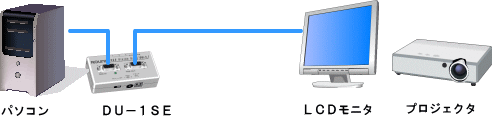

| 【 参考接続図 】 |
|
|
| ※ |
10m～35mは鮮明な画像（パソコンメーカーにより多少ばらつきがあります。）で延長することができます。 |
| ※ |
35m以上延長される場合はKVMエクステンダー（KVM-1600S）をご使用ください。 |
| ※ |
ご使用モニターの解像度により延伸距離が異なります。
詳しくは下記の延伸距離表をご覧ください。
 |
|
※PDFデータをご使用いただくにはAdobe社のACｒｏｂａｔ Ｒｅａｄｅｒが必要です。
|
|
|
| 【 製品仕様 】 |
| ・ |
入力数 |
1ch 高密度Dsub15pin ソケット |
| ・ |
出力数 |
1ch 高密度Dsub15pin ソケット |
| ・ |
入力レベル |
RGB：0.7p-p（75Ω負荷）
HD/VD：TTL（2KΩ負荷） |
| ・ |
出力レベル |
RGB：入力レベル×1～1.4倍
HD/VD：TTL（2KΩ負荷） |
| ・ |
解像度 |
VGA～WUXGA（機種により忠実に表示できない場合もあります。） |
| ・ |
環境条件 |
温度10℃～40℃ 湿度20%～80%（結露なきこと） |
| ・ |
外形寸法 |
90mm(W)×50mm(D)×26mm(H) 突起物及びゴム足を含まない。 |
| ・ |
電源 |
DC6V（付属のACアダプタ使用のこと） |
| ・ |
消費電流 |
80mA |
| ・ |
付属品 |
本体、ACアダプタ、取扱説明書 |
|
|
|
|
|
|
| 直販売価格16,590円（税込）｛本体価格15,800円｝購入はオンラインショップへ |
| 延長用RGBケーブルも取り扱っております。オプション製品のご案内 |
|
