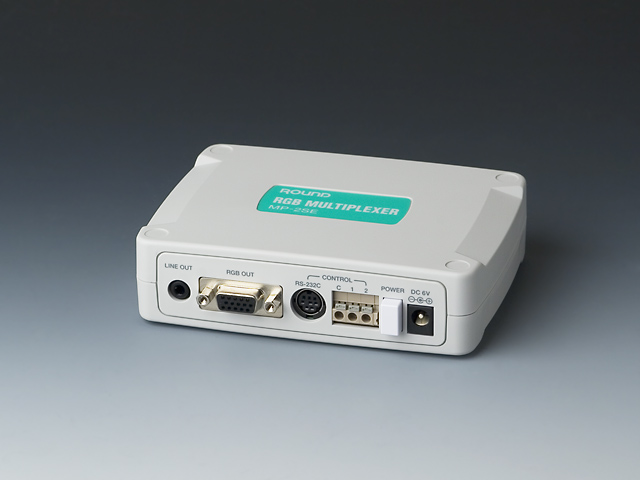

| 【 特徴 】 |
| ・ |
1920×1200（最大）の高解像度に対応しています。 |
| ・ |
RGB画像を高画質のままセレクトすることができます。 |
| ・ |
音声セレクト機能付（映像同期）です。 |
| ・ |
外部コントロール端子付です。 |
| |
MP-2SEは本体に切替スイッチがありません。必ず、外部の接点スイッチまたは通信にての切替が必要記載です。 |
|
|
| 【 入力選択制御（接点） 】 |
| ・ |
本体側面のターミナルブロックのコモンと各入力間を接続すると、選択された入力映像が出力されます。 |
| ・ |
オープン（未接続）の場合は、入力1映像が出力されます。 |
|
※接点切替用のセレクトスイッチ作製致します。ご依頼は営業部まで |
|
【 入力選択制御（RS232C） 】 |
| ・ |
本体側面のRS232Cコネクタをシリアルコマンドで制御することにより、選択された映像が出力されます。（ターミナルブロックは必ず未接続にして下さい。） |
| ・ |
対応接続ケーブルはMini-Din8ピンオスでクロスケーブルをご用意ください。 |
| ・ |
プロトコル 通信速度：9600bps パリティ：なし ストップビット：1bit データ長：8bit |
|
※PDFデータをご使用いただくにはAdobe社のACｒｏｂａｔ Ｒｅａｄｅｒが必要です。 |
|
|

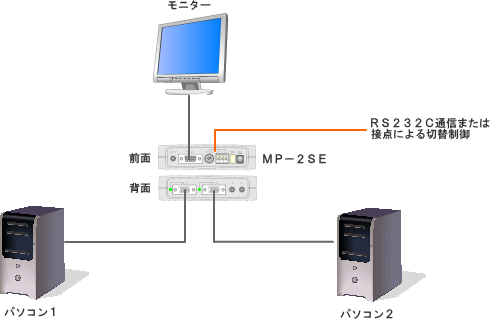

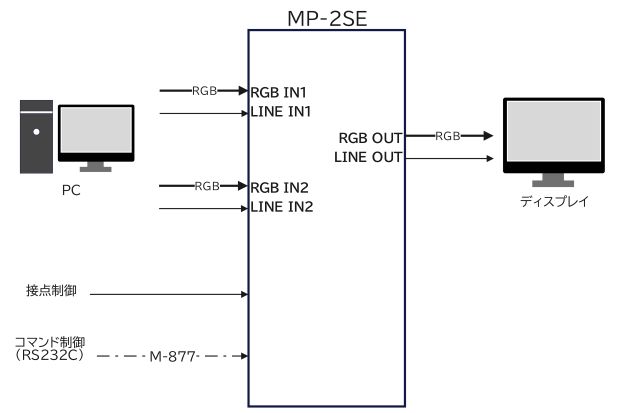

| 【 参考接続図 】 |
|
| 本製品を接続後、モニタを10m以上延長される場合は、上図のように延長前に当社製品のRGBエクステンダーDU-1SEを接続してお使いいただければ、鮮明画像を保持したまま延長することができます。 |
| ※ |
ご使用モニターの解像度により延伸距離が異なります。
詳しくは下記の延伸距離表をご覧ください。
※PDFデータをご使用いただくにはAdobe社のACｒｏｂａｔ Ｒｅａｄｅｒが必要です。
|
|
|
| 【 製品仕様 】 |
| 画像入出力 |
| ・ |
映像入力 |
アナログRGB：2ch 高密度Dsub15pin ソケット |
|
└信号レベル |
RGB：0.7p-p（75Ω負荷） HD/VD：TTL（2KΩ負荷） |
| ・ |
映像出力 |
アナログRGB：1ch 高密度Dsub15pin ソケット |
|
└信号レベル |
RGB/HD/VD：入力レベルと同じ |
| ・ |
解像度 |
最大1920×1200（WUXGA 75Hz） |
|
| 音声入出力 |
| ・ |
音声入力 |
LR：2chステレオミニジャック 3.5Φ |
|
└信号レベル |
LINE入力 3Vp-p（2.1Vrsm） |
|
|
インピーダンス10KΩ以上 |
| ・ |
音声出力 |
LR：1chステレオミニジャック 3.5Φ |
|
└信号レベル |
LINE出力 3Vp-p（2.1Vrsm） |
|
|
インピーダンス2KΩ以下 |
| ・ |
音声周波数特性 |
20Hz～20KHz |
|
| その他 |
| ・ |
解像度 |
VGA～WUXGA（機種により忠実に表示できない場合もあります。） |
| ・ |
環境条件 |
温度10℃～40℃ 湿度20%～80%（結露なきこと） |
| ・ |
外形寸法 |
130mm(W)×94mm(D)×34mm(H) 突起物及びゴム足を含まない。 |
| ・ |
重量 |
195g |
| ・ |
電源 |
DC6V（付属のACアダプタ使用のこと） |
| ・ |
消費電流 |
150mA（最大） |
| ・ |
付属品 |
本体、ACアダプタ、取扱説明書 |
|
|
|
|
|
直販価格24,150円（税込）｛本体価格23,000円｝購入はオンラインショップへ
|
| RS232C通信ケーブル/専用固定スタンドもご用意しております。オプション製品のご案内 |
|
