| 【 特徴 】 |
| ・ |
ブルーレイ、地上波デジタル、ビデオ映像をパソコン用ディスプレイに表示できる信号（解像度）に変換することができます。 |
| ・ |
コンポーネント（D端子）、ビデオ（NTSC/PAL)、アナログRGB、デジタルRGBの入力に対応しています。 |
| ・ |
出力解像度はVGA（640×480）～WUXGAまで幅広く対応しています。 |
| ・ |
入出力にDVI-I端子を装備。これによりアナログRGB（以下RGB）入力をDVI-D（以下DVI）出力への変換、またDVI入力をRGBへの変換が行うことができます。
変換と同時に拡大／縮小も行うことも可能なので、接続モニタの最適使用解像度に変換を行うことができます。
|
| ・ |
出力側にはDVIとＲＧＢを各１系統装備していますので、異なるソースを同時に変換し、２系統出力することができます。
|
| ・ |
インターレス信号から変換する場合に必要な動き適用型ＩＰ変換エンジン搭載。また、3次元・モスキートノイズリダクションを搭載しよりクリアーな映像を再生することができます。 |
| ・ |
パラレル信号（接点）制御に対応し、外部スイッチなどの接点により、切替を行うことができます。
|
| ・ |
シリアル信号（RS232C）制御に対応し、シリアル通信コマンドにより、切替を行うことができます。 |
|
|

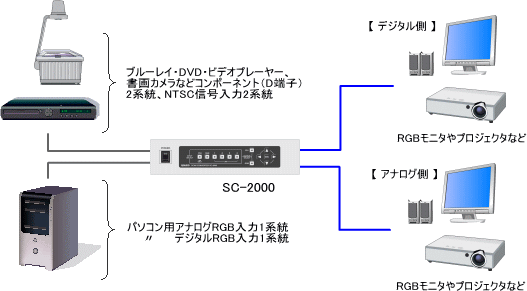

| 【 参考接続図 】 |
 |
| （※1） |
SC-2000の電源OFF時もスルー機能でパソコンのRGB映像及び音声はそのまま出力することができます。 |
|
|
| 【 外部コントロール端子 】 |
| ・ |
パラレル信号（接点）制御
外部スイッチなどの接点により切替をすることができます。 |
| ・ |
シリアル信号（RS232C）制御
シリアル通信コマンドにより切替をすることができます。
通信条件：9600bps（メニューにて変更可） |
| ※ |
外部コントロール端子の詳細については取扱説明書をダウンロードの上、ご確認ください。 |
|
|
| 【 製品仕様 】 |
| コンポーネント入力（2系統） |
| ・ |
入力コネクタ |
D端子（D1、D2、D3、D4） |
| ・ |
Y入力信号レベル |
700mV（75Ω負荷） |
|
|
同期信号：300mV（Yに重畳） |
| ・ |
Pb入力信号レベル |
350mV（75Ω負荷） |
| ・ |
Pr入力信号レベル |
350mV（75Ω負荷） |
| ・ |
入力解像度 |
D1(480ｉ)、 D2(480ｐ)、 D3(1080i)、 D4(720ｐ) |
|
| ビデオ入力（2系統） |
| ・ |
入力コネクタ |
RACピンジャック |
| ・ |
ビデオ入力信号レベル |
1.0Vp-p（75Ω負荷） |
| ・ |
入力解像度 |
NTSC、PAL |
|
| RGB映像入出力（入力1系統・出力1系統） ※DVI-A入力も含む |
| ・ |
入出力コネクタ |
高密度Dsub15pin ソケット |
| ・ |
入力信号レベル |
RGB：0.7Vp-p（75Ω負荷） |
|
|
HD/VD：TTL（2KΩ負荷） |
| ・ |
出力信号レベル |
入力レベルと同じ |
| ・ |
入力解像度 |
640×480(VGA 60/75)
800×600(SVGA 60/75)
1024×768(XGA 60/75 )
1280×1024(SXGA 60/75) |
| ・ |
出力解像度 |
640×480(VGA 60/75)
800×600(SVGA 60/75)
1024×768(XGA 60/75 )
1280×1024(SXGA 60/75)
1600×1200(UXGA 60)
1360×768(WXGA 60)
1440×900(WXGA+ 60)
1680×1050(WSXGA+ 60)
1920×1200(UXGA 60CVT)
HDTV1080i HDTV1080p |
|
| DVI-D映像入出力（入力1系統・出力1系統) |
| ・ |
入出力コネクタ |
DVI（Digital Visual Interface）規格（ソケット）
デジタル／アナログ共用タイプ |
| ・ |
入力信号レベル |
DVI(1.0)：シングルリンク |
| ・ |
出力信号レベル |
入力信号と同じ |
| ・ |
入力解像度 |
640×480(VGA 60)
800×600(SVGA 60)
1024×768(XGA 60 )
1280×1024(SXGA 60)
1600×1200(UXGA 60)
1360×768(WXGA 60)
1440×900(WXGA+ 60)
1680×1050(WSXGA+ 60)
1920×1200(UXGA 60CVT)
|
| ・ |
出力解像度 |
640×480(VGA 60/75)
800×600(SVGA 60/75)
1024×768(XGA 60/75 )
1280×1024(SXGA 60)
1600×1200(UXGA 60)
1360×768(WXGA 60)
1440×900(WXGA+ 60)
1680×1050(WSXGA+ 60)
1920×1200(UXGA 60CVT)
HDTV1080i HDTV1080p
|
|
| 音声入出力（入力6系統・出力2系統）※入力はRGB音声の1系統を含む |
| ・ |
入力コネクタ |
ステレオミニジャック 3.5Φ（RGB部/2系統） |
|
|
RCAピンジャック（ビデオ入力部/4系統） |
| ・ |
出力コネクタ |
ステレオミニジャック 3.5Φ（2系統） |
| ・ |
音声周波数特性 |
20Hz～20KHｚ |
| ・ |
入力信号レベル |
LINE入力 3Vp-p（2.1Vrms） |
| ・ |
入力信号インピーダンス |
10KΩ以上 |
| ・ |
出力信号レベル |
入力レベルと同じ |
| ・ |
出力インピーダンス |
2KΩ以下 |
|
| その他 |
| ・ |
環境条件 |
温度10℃～40℃ 湿度20%～80%（結露なきこと） |
| ・ |
外形寸法 |
250mm(W)×190mm(D)×62mm(H) 突起物及びゴム足を含まない。 |
| ・ |
重量 |
1.8kg |
| ・ |
電源 |
AC100V（付属のACケーブル使用のこと） |
| ・ |
消費電流 |
0.5A（最大） |
| ・ |
付属品 |
本体、ACケーブル（1.8m）、取扱説明書 |
|
|
|
|
|
本体価格 オープンプライス
|
| RS232C通信用ケーブルもご用意しております。オプション製品のご案内 |
|
