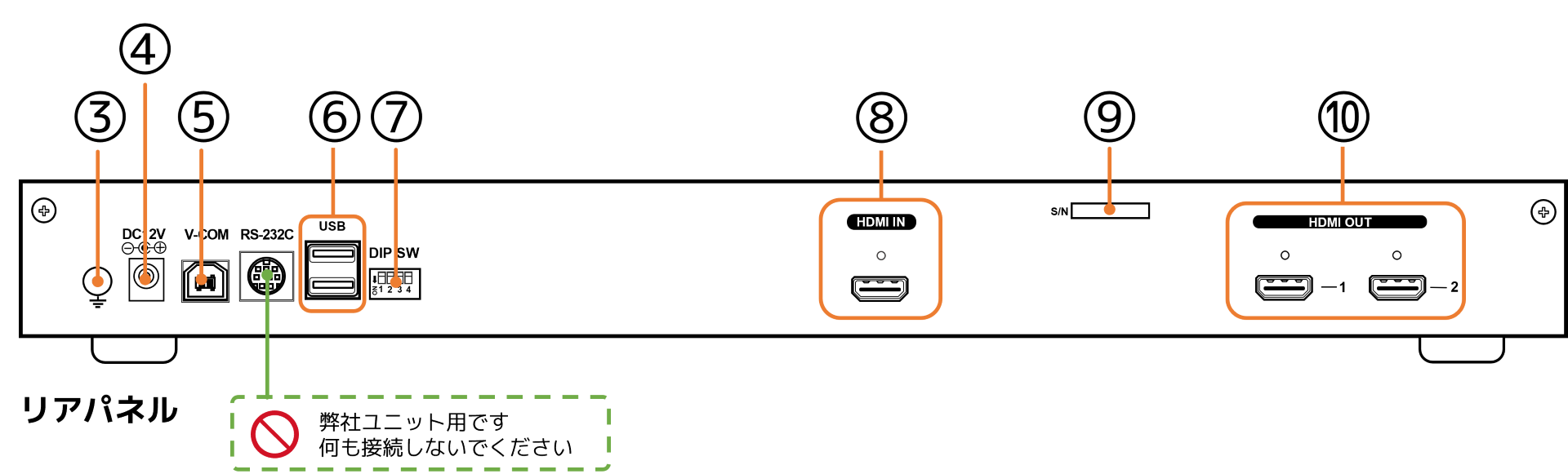

各部の名称と働き

①	電源スイッチ（POWER）	KMU-6000の電源をONまたはOFFにするときに使用します（電源がONのときにLEDが緑色に点灯します）。
②	状態表示LED （OUTPUT、INPUT）	各端子の状態を表示します。OUTPUT LED は出力側(HDMI OUT)の接続・映像出力状態、 INPUT LED は入力側(HDMI IN)の接続・映像状態を表します。各色の状態についての詳細は「LEDの表示状態について」をご覧ください。

③	アース線取り付け口	付属のアース線を使って接地します。
④	DC入力（DC IN）	付属のアダプタと接続します。
⑤	V-COM 端子（V-COM）	ＰＣと接続し本機を専用のソフトで設定を変更するのに使用します。詳細は「ＰＣから設定を変更する」をご覧ください。
⑥	USB 端子 (USB)	描画の際に使用するマウスや液晶タブレットを接続します。描画については「描画機能について」をご覧ください。
⑦	モードスイッチ（DIP SW）	本体の動作モードを設定します。動作モードついては「モードスイッチの設定」をご覧ください。
⑧	映像入力端子（HDMI IN1）	映像機器（HDMI端子）を接続します。変換コネクタ（別売）を使用して DVI 出力を持つ機器からも接続可能です。
⑨	シリアル番号（S/N）	製品のシリアル番号です。
⑩	映像出力端子（HDMI OUT1 ～ 2）	ディスプレイ（HDMI端子）を接続します。変換コネクタ（別売）を使用して DVI 入力のディスプレイにも接続可能です。 HDMI OUT 1 にはツールメニュー、マウスカーソルが表示されるため描画者の参照用として使用します。HDMI OUT 2 にはツールメニューやマウスカーソルが表示されないので相手への提示／配信用として使用します。
