高解像度対応 RGB4chセレクター MP-4SE

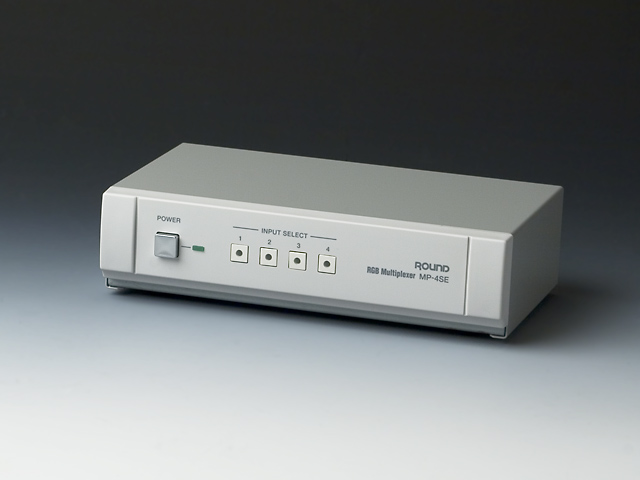

RGB4chセレクターMP-4SE
品 名 RGB4chセレクター
型 番 MP-4SE
価 格 直販価格 39,800円+税
資 料 取扱説明書(PDF:429KB)
RGB画像延伸表(PDF:12KB)
RS232C仕様書(PDF:30KB)
オンラインショップへ

業務用途に適した画像品質と耐久性を備えています。
WUXGA(1920×1200)までの高解像度に対応しています。
RGB画像を高画質のまま切替することができます。
画像同期の音声切替機能付きです。
外部制御に便利な接点端子とRS232C用インターフェイスを備えています。
   <接点制御>
本体側面のターミナルブロックのコモンと各入力間を接続すると、選択された入力映像が出力されます。
オープン(未接続)の場合は、入力1映像が出力されます。
   <RS232C通信制御>
本体側面のRS232Cコネクタをシリアルコマンドで制御することにより、選択された映像が出力されます。
(ターミナルブロックは必ず未接続にして下さい。)
接続にはRS232C通信ケーブルM-877をご利用ください。

 RS232C通信ケーブルM-877(PDF:166KB)

プロトコル 通信速度:9600bps パリティ:なし ストップビット:1bit データ長:8bit
詳しくはRS232C通信仕様書をダウンロードして、ご確認ください。

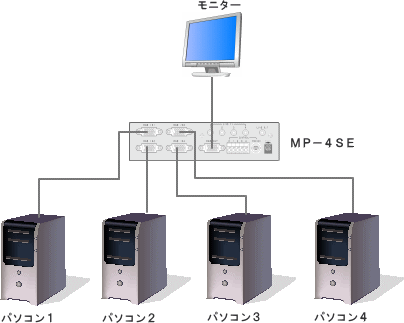

MP-4SE 結線図


RGB4chセレクターMP-4SE 結線図
ご使用モニターの解像度により延伸距離が異なります。詳しくはRGB画像延伸表をご覧ください。
 カスタマイズについて

機器の仕様変更、制御プログラムの開発など、あらゆるご要望にお応え致します。
1台~量産まで御社専用製品としてご提供させて頂きます。
